套筒閥作為一種重要的工業閥門類型，憑借其獨特的結構設計和性能優勢，在石油、化工、電力、制藥等多個領域占據重要地位。本文將從其結構原理、技術特點、應用場景及維護要點等方面，結合行業最新動態，全面解析套筒閥的技術內涵與發展趨勢。

一、套筒閥的結構與工作原理

1. 結構組成

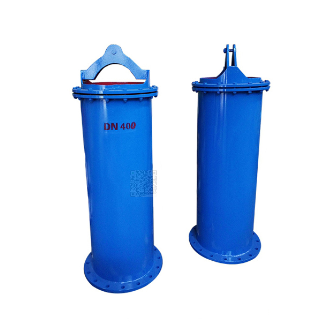

套筒閥的核心結構包括閥體、套筒、閥芯、閥桿和密封件等部件（圖1）。其中，套筒作為關鍵組件，內部設有節流窗口或小孔，用于調節流體流量。根據功能需求，部分套筒閥還設計有平衡孔或降噪結構，例如通過多級降壓或小孔分布降低噪音。

2. 工作原理

套筒閥通過閥桿驅動閥芯在套筒內上下移動，控制介質的流通與截?cái)唷．?dāng)閥芯提升時，介質通過套筒的節流窗口流動；閥芯下壓時，窗口被封閉，截?cái)嗔黧w。其流量特性可通過更換不同開孔形狀的套筒靈活調整，例如線性、等百分比等特性。部分設計中，流體流向（如中心向外或外部向中心）進一步優化了控制精度。

二、套筒閥的技術特點與優勢

1. 性能優勢

- 密封性強：采用雙密封結構（如石墨活塞環或聚四氟乙烯密封件），有效減少泄漏，尤其適用于高壓差工況。

- 耐腐蝕與高溫：材質多選用高合金鋼或耐腐蝕涂層，可耐受極端溫度（如石油行業中的高溫油井環境）。

- 降噪設計：通過多級降壓或小孔節流技術，降低流體噪聲達10dB以上，適用于對噪音敏感的場景。

- 維護便捷：套筒與閥體采用非螺紋連接，拆裝簡便，便于快速更換或維修。

2. 局限性

- 泄漏量較大：相比單座閥，雙密封結構在長期使用后可能因密封件磨損導致泄漏量增加。

- 介質適應性：適用于潔凈流體，若介質含雜質易造成節流窗口堵塞，需定期清洗。

三、套筒閥的典型應用領域

1. 石油與天然氣

在油井和煉油廠中，套筒閥用于高壓油氣管線的流量控制。例如，衡陽華菱鋼管在超萬米深井項目中采用高合金鋼套筒閥，其優化的氣密封螺紋設計可承受超高壓與腐蝕環境。

2. 化工與制藥

套筒閥憑借精確的流量調節能力，廣泛應用于化學反應器和藥品生產線。其材料符合衛生標準，可確保介質純度。

3. 電力與能源

在核電領域，類似套筒閥的核級閥門（如江蘇神通的核級蝶閥）國產化率已達85%-90%，設計壽命長達60年，但需定期維護海水系統閥門以應對腐蝕問題。

4. 水處理與環保

用于沉淀池排泥或配水系統，通過伸縮套筒結構調節水位，材質多采用不銹鋼以抵抗腐蝕。

四、套筒閥的維護與技術創新方向

1. 維護要點

- 定期檢查：重點監測密封件磨損與泄漏情況，及時更換失效部件。

- 清洗與除垢：針對含顆粒介質，需定期清理套筒節流窗口，避免堵塞。

- 操作機構維護：確保閥桿與驅動部件靈活，防止卡滯。

2. 技術發展趨勢

- 智能化升級：結合物聯網技術實現遠程監控與預測性維護，例如通過傳感器實時監測閥門狀態。

- 材料創新：開發耐更高溫度與腐蝕的復合材料，延長閥門壽命。

- 綠色設計：優化降噪與節能性能，適應碳中和背景下的工業需求。

五、總結與展望

套筒閥憑借其結構靈活、控制精確及耐極端工況的特點，已成為工業流體控制的關鍵設備。盡管存在泄漏量較大等局限，但通過材料升級與智能化改造，其應用前景廣闊。未來，隨著國產化進程加速（如核電閥門國產化率達90%）和技術迭代，套筒閥將在更多高端領域?qū)崿F(xiàn)進口替代，推動工業自動化與綠色化發展。
